Продажа
профессиональных
антикоррозийных
красок
Объекты применения

Атмосферная коррозия

Атмосферная коррозия является самым распространенным видом коррозии; около 80% металлоконструкций эксплуатируется в атмосферных условиях.
Основным фактором, определяющим механизм и скорость атмосферной коррозии, является степень увлажнения поверхности металла. По степени увлажнения различают три основных типа атмосферной коррозии:

1) Мокрая атмосферная коррозия – коррозия при наличии на поверхности металла видимой пленки воды (толщина пленки от 1мкм до 1 мм). Коррозия этого типа наблюдается при относительной влажности воздуха около 100%, когда имеет место капельная конденсация воды на поверхности металла, а также при непосредственном попадании воды на поверхность (дождь, гидроочистка поверхности и т. п.)

2) Влажная атмосферная коррозия – коррозия при наличии на поверхности металла тонкой невидимой пленки воды, которая образуется в результате каппилярной, адсорбционной или химической конденсации при относительной влажности воздуха ниже 100% (толщина пленки от 10 до 1000 нм).

3) Сухая атмосферная коррозия – коррозия при наличии на поверхности металла очень тонкой адсорбционной пленки воды (порядка нескольких молекулярных слоев общей толщиной от 1 до 10 нм), которую еще нельзя рассматривать, как сплошную и обладающую свойствами электролита.

Очевидно, что минимальные сроки коррозии имеют место при сухой атмосферной коррозии, которая протекает по механизму химической коррозии.

С увеличением толщины пленки воды происходит переход механизма коррозии от химического к электрохимическому, что соответствует быстрому возрастанию скорости коррозионного процесса.

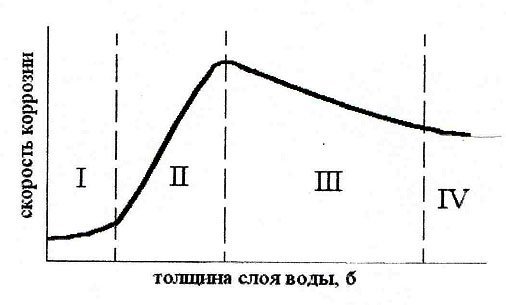

На рисунке показана качественная зависимость скорости атмосферной коррозии от толщины слоя воды на поверхности металла.

Зависимость скорости атмосферной коррозии

I - сухая атмосферная коррозия, II - влажная атмосферная коррозия, III - мокрая атмосферная коррозия, IV - коррозия при полном погружении

Звмсимость скорости коррозии от относительной влажности воздуха.

Из приведенной зависимости видно, что максимуму скорости коррозии отвечает граница областей II и III, затем наблюдается некоторое замедление коррозии вследствие затруднения диффузии кислорода через утолщенный слой воды. Еще более толстые слои воды на поверхности металла (участок IV) приводят лишь к незначительному замедлению коррозии, так как в меньшей степени будут влиять на диффузию кислорода.

На практике не всегда можно так отчетливо разграничить эти три этапа атмосферной коррозии, так как в зависимости от внешних условий возможен переход от одного типа к другому. Так, например, металлоконструкция, которая корродировала по механизму сухой коррозии, при увеличении влажности воздуха начнет коррозировать по механизму влажной коррозии, а при выпадении осадков уже будет иметь место мокрая коррозия. При высыхании влаги процесс будет изменяться в обратном направлении.

На скорость атмосферной коррозии металлов оказывает влияние ряд факторов. Основным из них следует считать длительность увлажнения поверхности, которая определяется главным образом величиной относительной влажности воздуха. При этом в большинстве практических случаев скорость коррозии металла резко увеличивается только при достижении некоторой определенной критической величины относительной влажности, при которой появляется сплошная пленка влаги на поверхности металла в результате конденсации воды из воздуха.

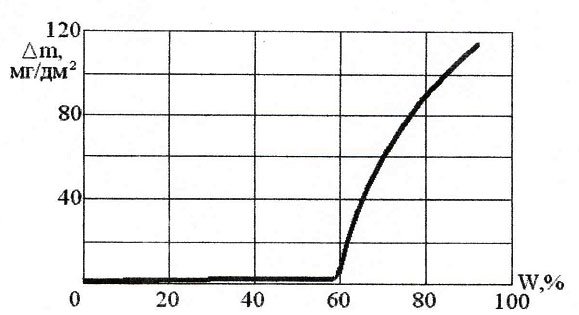

Влияние относительной влажности воздуха на скорость атмосферной коррозии углеродистой стали показано на рисунке Зависимость увеличения массы продуктов коррозии  m от относительной влажности воздуха W получена при экспозиции стальных образцов в атмосфере, содержащей 0,01%SO2, в течении 55 суток.

Очень сильно влияют на скорость атмосферной коррозии содержащиеся в воздухе примеси SO2, H2S, NH3, HCl и др. Растворяясь в пленке воды, они увеличивают ее электропроводность и гигроскопичность продуктов коррозии.

Твердые частицы из атмосферы, попадающие на поверхность металла, могут, растворяясь, действовать как вредные примеси (NaCl, Na2SO4), либо в виде твердых частиц облегчать конденсацию влаги на поверхности (частицы угля, пыль, частицы абразива и т.п.).

На практике трудно выявить влияние отдельных факторов на скорость коррозии металла в конкретных условиях эксплуатации, но можно приблизительно оценить ее, исходя из обобщенных характеристик атмосферы (оценка дается в относительных единицах):

сухая континентальная                       -   1-9
морская чистая                                    -   38
морская индустриальная                    -   50
индустриальная                                   -   65
индустриальная, сильно загрязненная – 100.





Рассказать друзьям:

Поставки цинковых покрытий в любые регионы РФ:
Москва, Санкт-Петербург, Астрахань, Нижний Новгород, Воронеж
Создание сайта Unitech
file/image/main_Zn.jpg
1998-2014 “Corrozii.net”
Российская Федерация, 620062,г.Екатеринбург, пр. Ленина, 101/2
тел.: (343) 268-10-53

группа в контакте twitter

Антикоррозийная защита и покрытия, цинковые покрытия, холодное цинкование
