Общие правила устранения контактной коррозии

Если нельзя отказаться от применения разнородных материалов, следует по возможности выбрать металлы, которые образуют совместимые сочетания (табл. 1 для случая морской атмосферы).

Таблица 2.7 Допустимые и недопустимые контакты между металлами в морской атмосфере

Металлы	Углеродистые стали	Углеродистые стали с лакокрасочными покрытиями	Хромистые и хромоникилиевые нержавеющие стали	Цинковые покрытия на стали	Кадмиевые покрытия на стали	Алюминий и его сплавы	Алюминий и его сплавы с лакокрасочными покрытиями	Медь и медные сплавы	Свинцово-оловянный припой
Углеродистые стали	+	+	0	0	0	-	-	+	0
Углеродистые стали с лакокрасочными покрытиями	+	+	+	+	+	+	+	+	+
Хромистые и хромоникилиевые нержавеющие стали	0	+	+	0	0	-	-	0	+
Цинковые покрытия на стали	0	+	0	+	+	+	+	-	0
Кадмиевые покрытия на стали	0	+	0	+	+	+	+	-	0
Алюминий и его сплавы	-	+	-	+	+	+	+	-	-
Алюминий и его сплавы с лакокрасочными покрытиями	-	+	-	+	+	+	+	-	-
Медь и медные сплавы	+	+	0	-	-	-	-	+	+
Свинцово-оловянный припой	-	+	+	0	0	-	-	+	+

Обозначения: + - допустимый контакт

- - недопустимый контакт

0 - допустимый контакт при наличии изоляции или смазки

Сопрягаемые поверхности разнородных металлов должны быть разъединены электрически с помощью изоляционных прокладок, шайб, втулок (рис. 1).

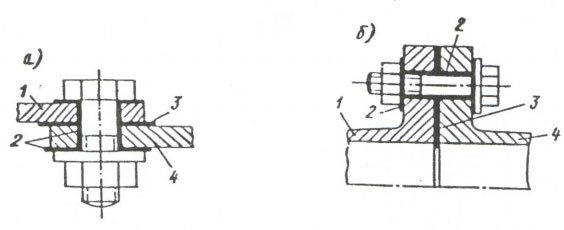

Электрическое разъединиение конструкций из разнородных материалов

рис.1. Электрическое разъединиение конструкций из разнородных материалов;
1,4 - разъеденяемые конструкции; 2 - изолирующие шайбы и втулки; 3 - изолирующие и уплотняющие прокладки.

Место контакта разнородных металлов следует по возможности удалять от коррозионной среды (рис.2).

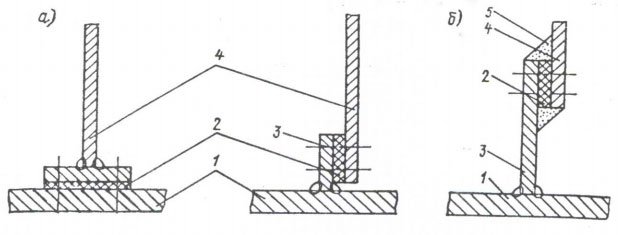

Соединение стальной палубы с алюминиевой надстройкой

Рис. 2. Соединение стальной палубы с алюминиевой надстройкой;
a - неправильно; b - правильно.
1 - палуба; 2 - излирующая прокладка; 3 - стальной комингс; 4 - алюминиевая надстройка; 5 - герметик.

Установка прокладки.

Рис. 3. Установка прокладки.
a - неправильно; b - правильно.

Детали, имеющие в сочетании большую поверхность, следует изготавливать из анодного материала.

При использовании плакированных металлов следует надежно изолировать их торцы от коррозионной среды.
При конструировании следует всегда стараться отвести влагу от контактных пар.

Для изготовления электроизолирующих прокладок не следует применять пористые материалы.

При нанесении на разнородные металлы защитных металлических покрытий металл покрытия должен быть анодным по отношению к обоим контактируемым металлам или, по крайней мере, по отношению к катодному металлу пары.
Сварочные электроды по химическому составу и электродному потенциалу должны быть совместимы с основным металлом.

Электроизоляция сопряженных деталей может усложнять конструкцию или ослаблять ее, в этом случае можно использовать более доступные методы защиты: лакокрасочные или металлические покрытия, электрохимическую защиту и др.
