Оценка степени разрушения ранее окрашенной поверхности

Оценка производится по стандарту ИСО 4628 (части 1-6).

Стандарт ИСО 4628-1 устанавливает общую систему для оценки интенсивности однородного изменения внешнего вида покрытия (цвет, блеск и т.д.), а также для оценки количества и размера дефектов при неоднородном разрушении (трещины, отслаивания и т.д.). Шкалы бальной оценки приведены в таблицах 1. и 2. Определение интенсивности и количества дефектов производят по цифровой шкале в баллах от 0 до 5, где 0 обозначает отсутствие дефектов, а 5 – наличие настолько сильного повреждения покрытия, что дальнейшая эксплуатация покрытия не имеет практического смысла; баллы от 1 до 4 – промежуточные степени разрушения.

Таблица 1. – Однородное разрушение. Шкала баллов для определения   степени разрушения в виде однородного изменения  внешнего вида лакокрасочного покрытия

Балл

Степень (интенсивность) изменения

0

Без изменения, т.е. заметное изменение отсутствует

1

Очень слабое, т.е. едва заметное изменение

2

Слабое, т.е. явно проявившееся изменение

3

Среднее, т.е. очень четкое проявившееся изменение

4

Значительное, т.е. очень существенное изменение

5

Сильное, т.е. интенсивное изменение



Таблица 2. – Неоднородное разрушение. Шкала баллов для определения степени разрушения в виде отдельных или локальных разрушений лакокрасочного покрытия

Балл

Количество дефектов (относится к испытуемой поверхности площадью 1-2 дм2)

0

Нет, т.е. дефекты не проявляются

1

Очень малое, т.е. несколько едва заметных дефектов

2

Малое, т.е. значительное количество мелких дефектов

3

Среднее, т.е. среднее количество дефектов

4

Значительное, т.е. большое количество дефектов

5

Большое, т.е. сплошные дефекты поверхности



Шкала балльной оценки по размеру дефектов приведена в таблице 3.

Таблица 3. – Шкала баллов для определения размера (или величины) дефектов

Балл

Размер (величина) дефекта

0

Невидимые при 10  увеличении

1

Видимые только при 10 увеличении

2

Едва видимые невооруженным глазом

3

Ясно видимые невооруженным глазом (до 0,5 мм)

4

От 0,5 до 5 мм

5

Св. 5 мм

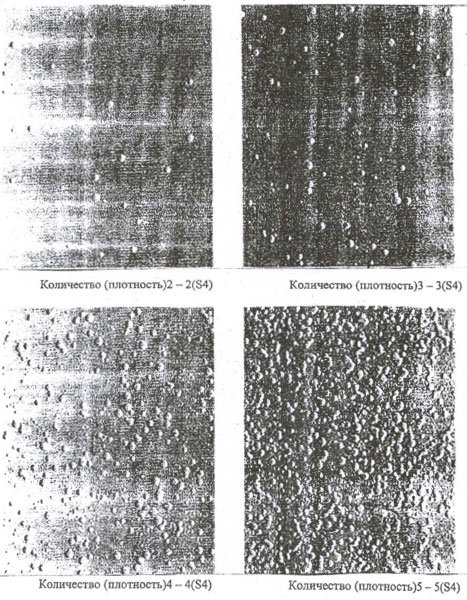

Стандарт ИСО 4628-2 предназначен для определения степени образования пузырей. Балльная оценка плотности (количества) и размеров пузырей выполняется сравнением с эталонами (рисунками), приведенными в стандарте. В качестве примера можно привести рисунки сравнения для пузырей размером 4 (рис.1).

Пузыри размером 4

Рис.1. Пузыри размером 4

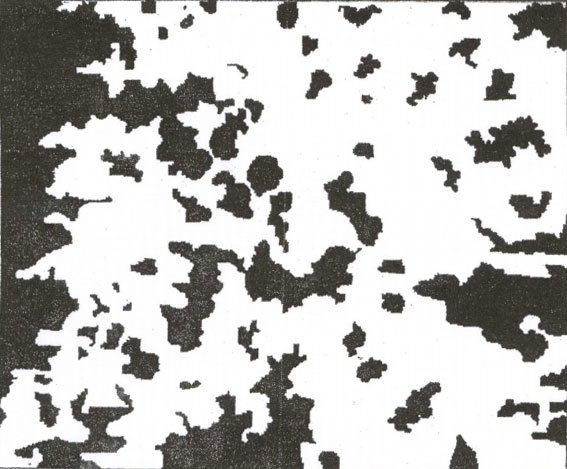

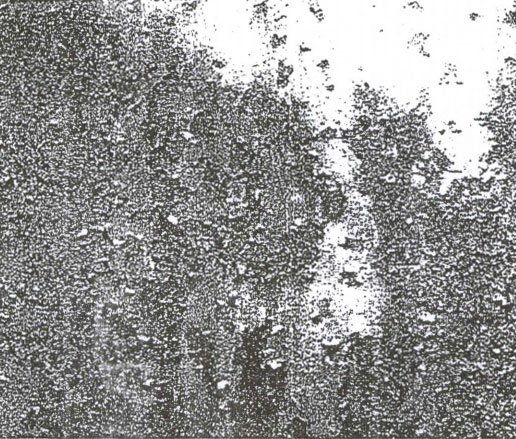

Степень коррозии в соответствии с ИСО 4628-3 можно оценивать по площади поврежденных коррозией участков (% от всей окрашенной поверхности) – таблица 4. и размеру точек коррозии по таблице 3. Оценить степень коррозии можно также и с использованием наглядных эталонов сравнения или системы оптического формирования изображений. В качестве примеров можно привести наглядный эталон (рис.2) и оптически сформированное изображение (рис.3) для степени коррозии Ri5.

Таблица 4. – степень коррозии и площадь поврежденного коррозией участка

Степень коррозии

Площадь поврежденного коррозией участка, %

Ri0

0

Ri1

0,05

Ri2

0,5

Ri3

1

Ri4

8

Ri5

40/50



Степень коррозии Ri 5

Рис.2. Степень коррозии Ri 5

Степень коррозии Ri 5

Рис.3 Степень коррозии Ri 5

Степень растрескивания в соответствии с ИСО 4628-4 оценивают по плотности расположения трещин по поверхности, их размерам и глубине.

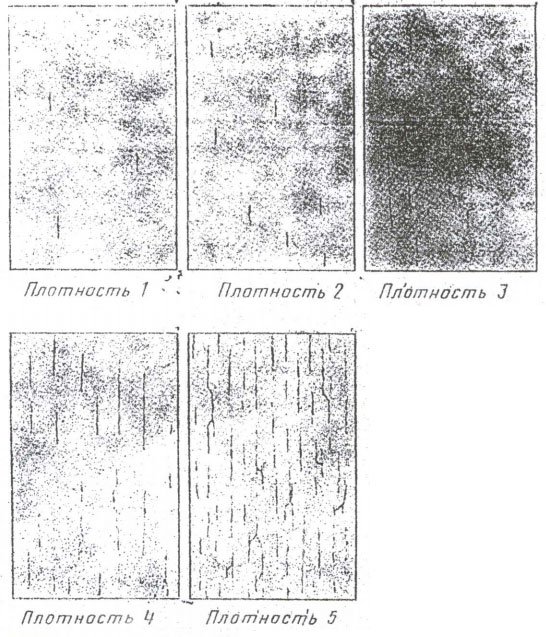

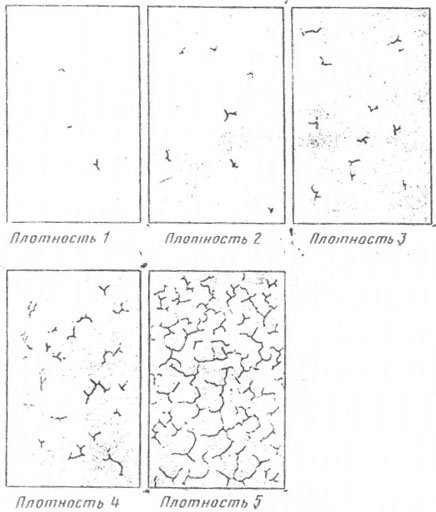

Для определения балльной оценки растрескивания по плотности в стандарте приведено два варианта рисунков: для хаотического и направленного растрескивания (рис. 4; 5). Балльная оценка размера трещин выполняется по шкале, приведенной в таблице 5.

Таблица 5. – Шкала для определения размера трещин

Баллы

Размер трещин

0

Невидимые при 10  увеличении

1

Видимые только при 10 увеличении

2

Едва видимые невооруженным глазом

3

Ясно видимые невооруженным глазом

4

Широкие трещины шириной до 1мм

5

Очень широкие трещины шириной более 1мм



Хаотичное растрескиввание

Рис. 4. Хаотичное растрескиввание

Направленное растрескиввание

Рис. 5. Направленное растрескиввание

По возможности, следует указывать и глубину растрескивания:

а) поверхностные трещины, частично проникающие через толщину наружного слоя;
б) трещины, проникающие через наружный слой, но не вызывающие значительных повреждений нижележащим слоям покрытия;
в) трещины, пронизывающие всю лакокрасочную систему.

Степень отслаивания в соответствии с ИСО 4628-5 оценивают по проценту площади отслоившегося покрытия (табл. 6), их размерам (табл. 7) и глубине:

а) поверхностный слой (слои) отслаиваются от низлежащих слоев;
б) отслаивание от подложки всей лакокрасочной системы.

Табл. 6. Шкала для определения отслаивания от плотности

Баллы Площадь отслоившегося участка покрытия,%
0 0
1 0,1
2 0,3
3 1
4 3
5 15



Табл. 7. Шкала для определения приблизительного размера отслаившихся участков покрытия

Баллы Размер отслоившегося участка покрытия (Максимальный размер), мм
0 невидимый при 10 увеличении
1 до 1
2 до 3
3 до 10
4 до 30
5 более 30

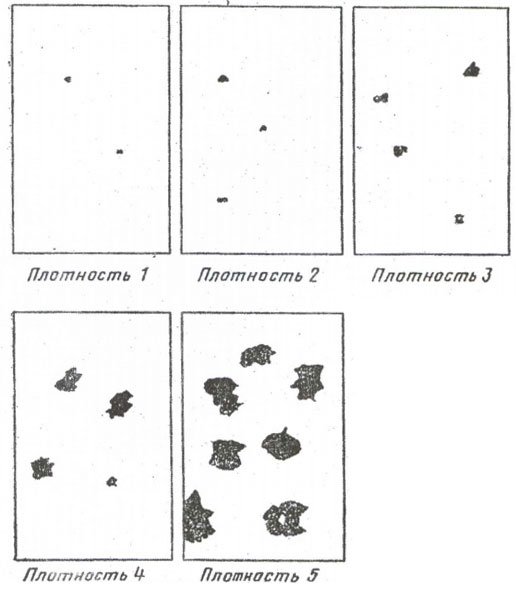

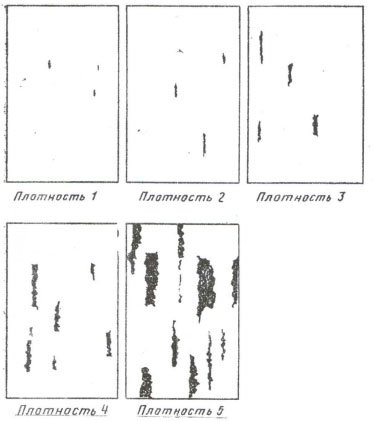

В стандарте также приводятся два варианта рисунков сравнения для оценки плотности отслоившихся участков: хаотическое отслаивание (рис. 6) и направленное отслаивание (рис.7).

Хаотичное отслаивание

Рис. 6. Хаотичное отслаивание

Направленное отслаивание

Рис. 7.Направленное отслаивание

По стандарту ИСО 4628-6 определяют степень меления покрытия с помощью липкой ленты.

Меление – это появление на поверхности лакокрасочного покрытия легко снимаемого мелкодисперсного порошка вследствие деструкции одного или нескольких компонентов покрытия.

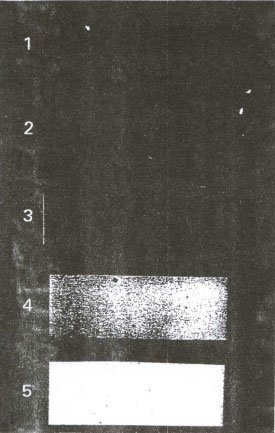

Мелящий слой испытуемого покрытия удаляют с помощью липкой ленты и исследуют, помещая на контрастную подложку (черную или белую, в зависимости от того, где проявится наибольший контраст). Степень меления оценивают сравнением со шкалой оценки (рис.8).

Визуальные эталоны для числовой оценки меления в баллах от 1 до 5

ПРИМЕЧАНИЕ: правый край каждой ленты соответствует мелению,оцениваемому баллом 0
Рис. 8. Визуальные эталоны для числовой оценки меления в баллах от 1 до 5

При оценке степени разрушения ранее окрашенной поверхности каждый вид разрушения оценивается и записывается отдельно.

Вначале пишут вид дефекта, затем оценка по плотности распределения дефекта по поверхности, затем в скобках с буквой S записывается оценка по размеру дефекта; для растрескивания и отслаивания дополнительно записывается оценка по глубине.

Пример записи результатов оценки:

  • пузыри 2 (S2),
  • растрескивание 2 (S4) в,
  • меление 3.

Данная запись обозначает, что на окрашенной поверхности наблюдается незначительное количество (балл 2) мелких пузырей (размер балл 2), небольшое количество трещин (балл 2) шириной до 1 мм (размер балл 4), пронизывающих всю лакокрасочную систему до металла (в); меление средней интенсивности (балл 3) по всей поверхности.

На основании оценок отдельных видов разрушения делается заключение о необходимости либо локального удаления разрушенного покрытия, либо его полной очистки до металла.
