Принцип распыления. Оборудование.

Принцип пневматического распыления заключается в образовании красочного аэрозоля путем дробления струи жидкого лакокрасочного материала   струей сжатого воздуха. Образующийся аэрозоль движется в направлении струи воздуха и при ударе об окрашиваемую поверхность коагулирует, т.е. капли сливаются, образуя жидкий слой краски. Сжатый воздух под давлением 0,2-0,6 МПа подается из кольцевого зазора головки распылителя с большой скоростью: качественное распыление происходит при скоростях воздуха 300-450 м/с. В зависимости от места образования смеси краски с воздухом различают форсунки с внешним и внутренним смешением (рис. 2). Наиболее распространены краскораспылители с внешним смешением.

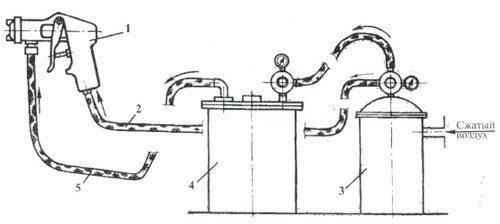

Схема установки для пневматического распыления лакокрасочных материалов

Рис.1 Схема установки для пневматического распыления лакокрасочных материалов.

1-краскораспылитель; 2- шланг для подачи сжатого воздуха; 3- масловодоотделитель;
4 - красконагнетательный бак; 5 - шланг для подачи лакокрасочного материала

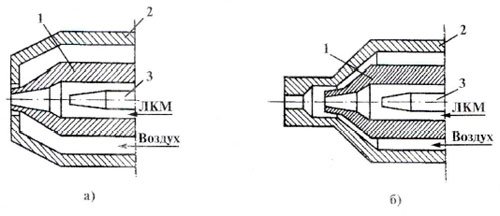

Распылительная головка пневматического распыления внешнего (а) и внутреннего (б) смешения

Рис.2 Распылительная головка пневматического распыления внешнего (а) и внутреннего (б) смешения

1- материальное сопло; 2- воздушная головка; 3- запорная игла

В зависимости от конструкции головки отпечаток красочного факела на окрашиваемой поверхности может иметь вид круга или вытянутого овала (рис.3.). Овальный факел образует головка, имеющая кроме центрального отверстия дополнительные боковые отверстия. Струи сжатого воздуха, выходя из боковых отверстий, сжимают красочный факел и придают ему овальную форму. Отверстия сверлят под разными углами  и на различном расстоянии от центрального отверстия.

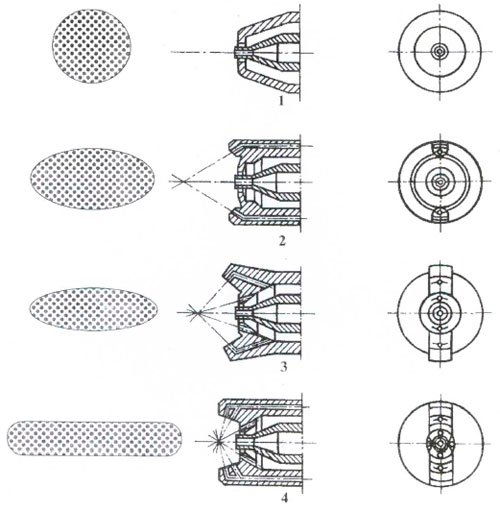

Формы красочного факела пневматических краскораспылителей с различными распылительными головками

Рис. 3 Формы красочного факела пневматических краскораспылителей с различными распылительными головками

1- без дополнительных отверстий; 2 - с двумя дополнительными боковыми отверстиями;
3 - с четырьмя дополнительными отверстиями.

Обычно сжатый воздух подается по раздельным каналам к центральному и боковому отверстиям, благодаря чему количество воздуха, подаваемого на сжатие факела, можно регулировать, получая как круглый, так и овальный факел.

Для нанесения двухкомпонентных материалов, имеющих после смешивания ограниченную жизнеспособность, используются аппараты, предусматривающие раздельный подвод обоих компонентов к распылительной головке и их смешение в факеле распыляемого материала непосредственно перед его нанесением на окрашиваемую поверхность.

Для нанесения лакокрасочных материалов применяют ручные и автоматические краскораспылители различной производительности: по краске от 0,05 до 0,8 л/мин, по воздуху от 0,03 до 0,6 м3/мин. Эти аппараты обеспечивают производительность при окрашивании от 20 до 600 м2/ч.

Подача сжатого воздуха осуществляется централизованно от сети или, при небольшом объеме работ, от компрессора. Подаваемый воздух очищается от воды, масла и механических загрязнений в масловлагоотделителе.

Лакокрасочный материал может подаваться в краскораспылитель из стакана, укрепленного на краскораспылителе, из красконагнетателя или из системы централизованной подачи под давлением.
