Продажа
профессиональных
антикоррозийных
красок
Объекты применения

Отверждение лакокрасочных покрытий

Отверждение лакокрасочных материалов, может происходить либо в результате испарения растворителей, либо за счет химических реакций, протекающих в пленке. Формирование твердой пленки может производится как в естественных условиях при температуре окружающего воздуха, так и в искусственно созданных условиях при внешнем энергетическом воздействии на материал (тепловом, световом, радиационном и др.).

Искусственное окрашивание позволяет существенно ускорить технологический процесс и улучшить качество покрытий, однако требует специального оборудования и затрат энергии. Поэтому на практике при окрашивании крупногабаритных конструкций чаще всего используются режимы естественного отверждения. Если покрытие формируется при искусственных форсированных режимах, то следует избегать чрезмерно быстрого отверждения. В противном случае покрытие может оказаться пористым из-за слишком быстрого удаления растворителя или иметь пониженную адгезионную прочность вследствие возникновения внутренних усадочных напряжений в пленке.

Режимы отверждения (время, температура, влажность) должны строго соответствовать требованиям технологической документации и рекомендациям поставщика лакокрасочного материала. Обычно каждый последующий слой многослойной системы покрытия наносят на отвержденный до определенной степени предыдущий слой. Однако иногда используется способ нанесения “мокрый по мокрому”. Такой прием сокращает производственный цикл и для некоторых материалов обеспечивает лучшую межслойную адгезию.

При отверждении покрытия (особенно межслойном) необходимо обеспечить защиту окрашиваемой поверхности от влаги, пыли, других загрязнений, которые впоследствии отрицательно скажутся на адгезионных, когезионных, барьерных и других защитных свойствах покрытия. Для этого устраивают тенты, навесы, выгородки, при необходимости с обогревом.
Если покрытие предназначено для эксплуатации в воде, нефтепродуктах или других агрессивных средах, то необходима выдержка сформированного покрытия в нормальных атмосферных условиях до полного отверждения. На рис. 1. показан, в качестве примера, характерные температурно-временные зависимости для отверждения эпоксидных лакокрасочных материалов.

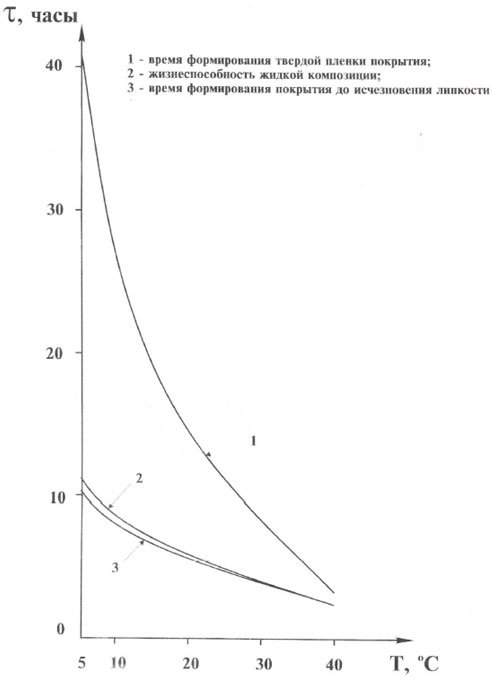

Характерные температурно-временные зависимости для отверждения эпоксидных лакокрасочных материалов

Рис.1. Характерные температурно-временные зависимости для отверждения эпоксидных лакокрасочных материалов


Рассказать друзьям:

Поставки цинковых покрытий в любые регионы РФ:
Москва, Санкт-Петербург, Астрахань, Нижний Новгород, Воронеж
Создание сайта Unitech
file/image/main_Zn.jpg
1998-2014 “Corrozii.net”
Российская Федерация, 620062,г.Екатеринбург, пр. Ленина, 101/2
тел.: (343) 268-10-53

группа в контакте twitter

Антикоррозийная защита и покрытия, цинковые покрытия, холодное цинкование
